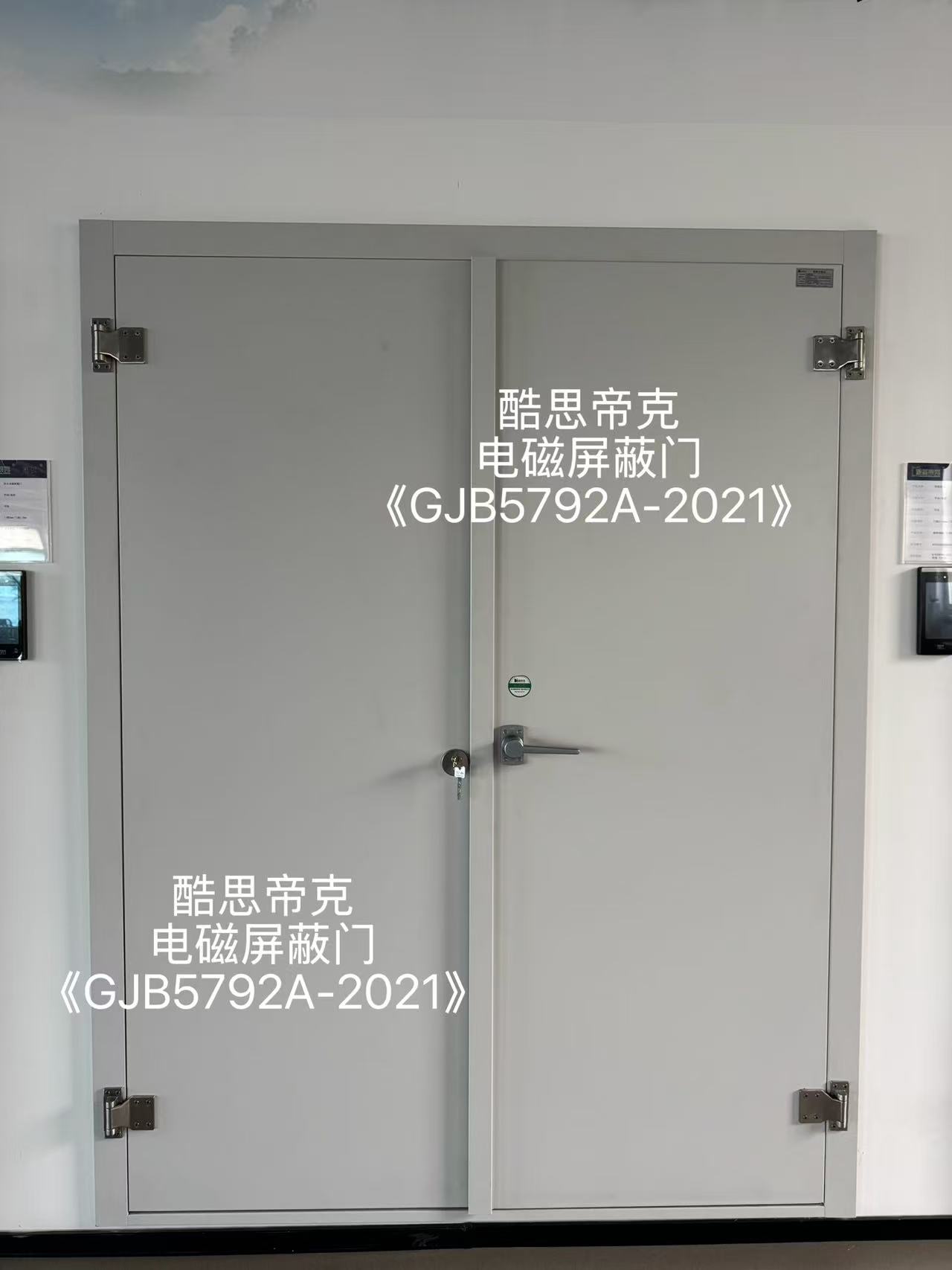

酷思帝克GJB5792A-2021电磁屏蔽门折弯成型工艺

酷思帝克GJB5792A-2021电磁屏蔽门下料摒弃传统等离子切割工艺，等离子切割热影响区域大，板材晶粒受热畸变，后期折弯极易翘曲变形；军工产品全部采用 3000W 光纤激光切割机加工，切割速度 1.2‑1.5m/min，切口缝隙≤0.03mm，切割断面平整无毛刺、挂渣。下料完成之后，使用倒角机把板材边缘加工 R2 圆角，防止后期装配划破紫铜屏蔽网和导电镀层。门扇长宽、对角线尺寸严格管控，门扇对角线误差控制在 0.5mm 以内，超差构件直接报废，禁止打磨修边继续使用。

酷思帝克GJB5792A-2021电磁屏蔽门门扇刀口折弯是本工序重中之重，国军标要求刀口高度设置 20‑25mm，形成迷宫式衰减通道，延长电磁波绕射路径，依靠多次反射损耗降低透射能量。折弯设备选用 400 吨数控折弯机，长板材分段折弯，单次折弯长度不超过 1200mm，防止受力不均匀发生扭曲变形。折弯前制作试验样板，精准测出钢板回弹量，数控系统提前输入补偿数值，刀口垂直度控制 90°±0.1°，刀口侧面直线度每米误差小于 0.08mm。A 级门扇折弯完成之后，还要经过精密龙门磨床精磨刀口接触面，进一步提高平面度；B、C 级门扇折弯后精铣处理，铣削完成表面粗糙度 Ra≤6.3μm，为铍铜簧片紧密贴合创造条件。

酷思帝克GJB5792A-2021电磁屏蔽门门扇内部加强筋排布严格执行国军标刚性要求：A 级门扇加强筋间距≤200mm；B、C 级门扇加强筋间距≤300mm；加强筋采用 3mm 厚钢板井字形布局，横向筋条和竖向筋垂直相交。加强筋同样激光下料，拼接位置开设 45° 坡口，保障后期焊接熔深充足。不少民用厂家随意放大筋条间距到 450mm，门扇长期使用自重下垂，门扇下端缝隙变大，屏蔽效能下降 25‑35dB，无法通过 GJB5792A‑2021 屏蔽验收。

酷思帝克GJB5792A-2021电磁屏蔽门全部零部件加工过程安排在恒温车间进行，车间温度维持 22‑26℃，规避昼夜温差带来的板材热胀冷缩造成尺寸偏差。下料折弯结束之后，门扇构件开展去应力时效处理，分为振动时效和热处理时效两种方式：振动时效降低 75% 以上残余内应力；热处理时效将门扇送入烘箱，180℃恒温保温 4‑6 小时之后缓慢冷却释放应力。经过时效处理之后，门扇在‑40℃~70℃高低温循环环境下门缝变化量控制在 0.2mm 以内，满足国军标环境试验条件。

酷思帝克GJB5792A-2021电磁屏蔽门零部件完工之后，使用百分表、水平仪、高精度卡尺逐项检测尺寸；刀口位置套上塑料防护套防止磕碰划伤镀层接触面；合格构件分区存放并且做好编号。落实 GJB5792A‑2021 下料折弯工艺，核心就是严控加工精度、补偿折弯回弹、消除板材内应力，只有门扇箱体精度达标，后续簧片装配、锁紧机构调试才可以达到军标要求。
