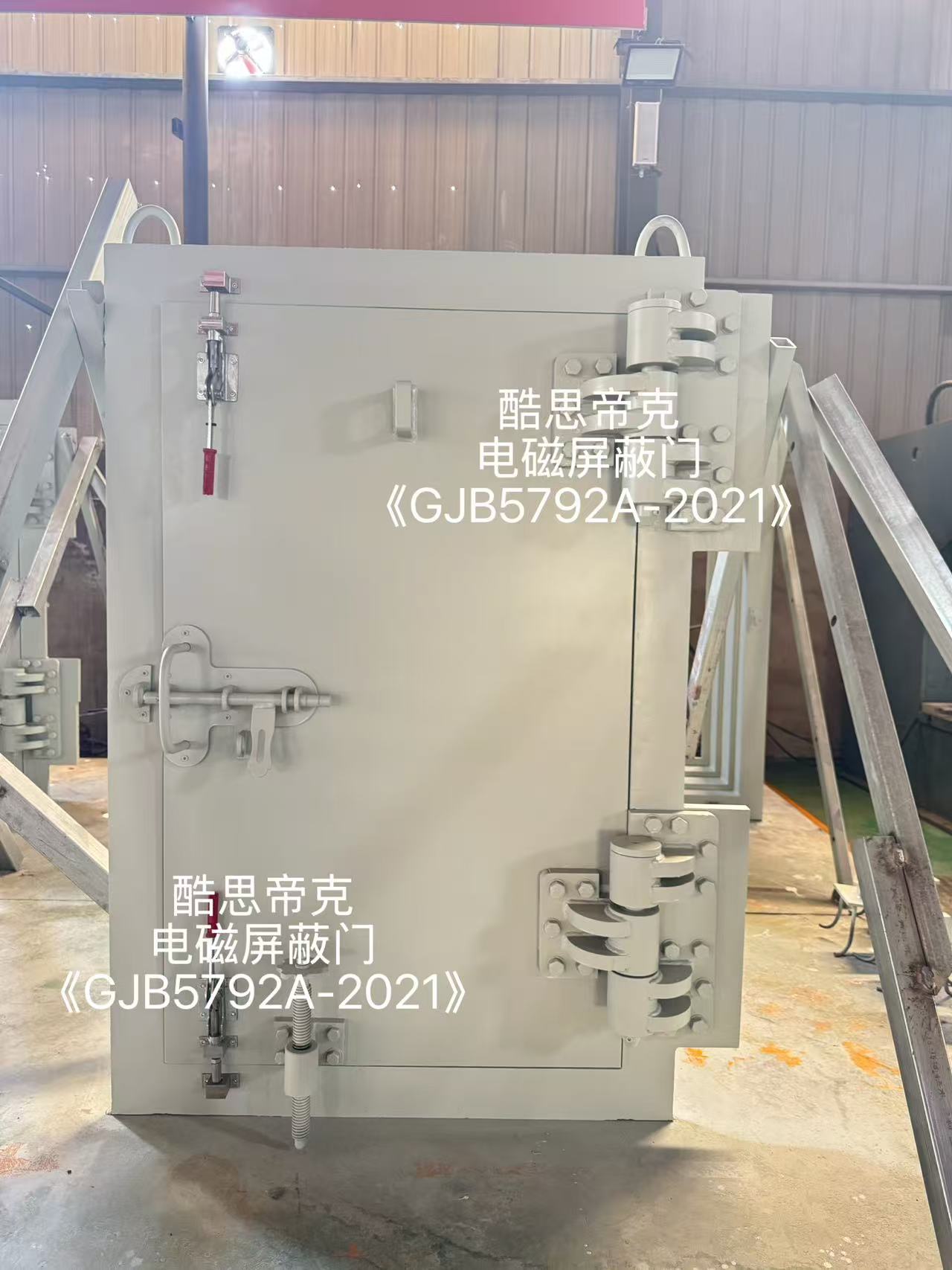

酷思帝克GJB5792A‑2021电磁屏蔽门选材工艺

GJB5792A‑2021 国军标第 4 章节材料条款，把电磁屏蔽门原材料分为结构基材、屏蔽芯材、导电配件、镀层材料、防腐辅料五大类别，针对 A、B、C、D 四个屏蔽等级划定硬性选材门槛，原材料品质是决定屏蔽效能能否长期达标的底层前提。军工生产区别于民用产品，不能依靠后期加工弥补材质缺陷，进场检验必须落实批次溯源、理化检测、抽样判定，不合格材料全部退回，严禁降级使用。只有严格按照军标选材，才能够实现 10kHz‑50GHz 全频段防护目标。

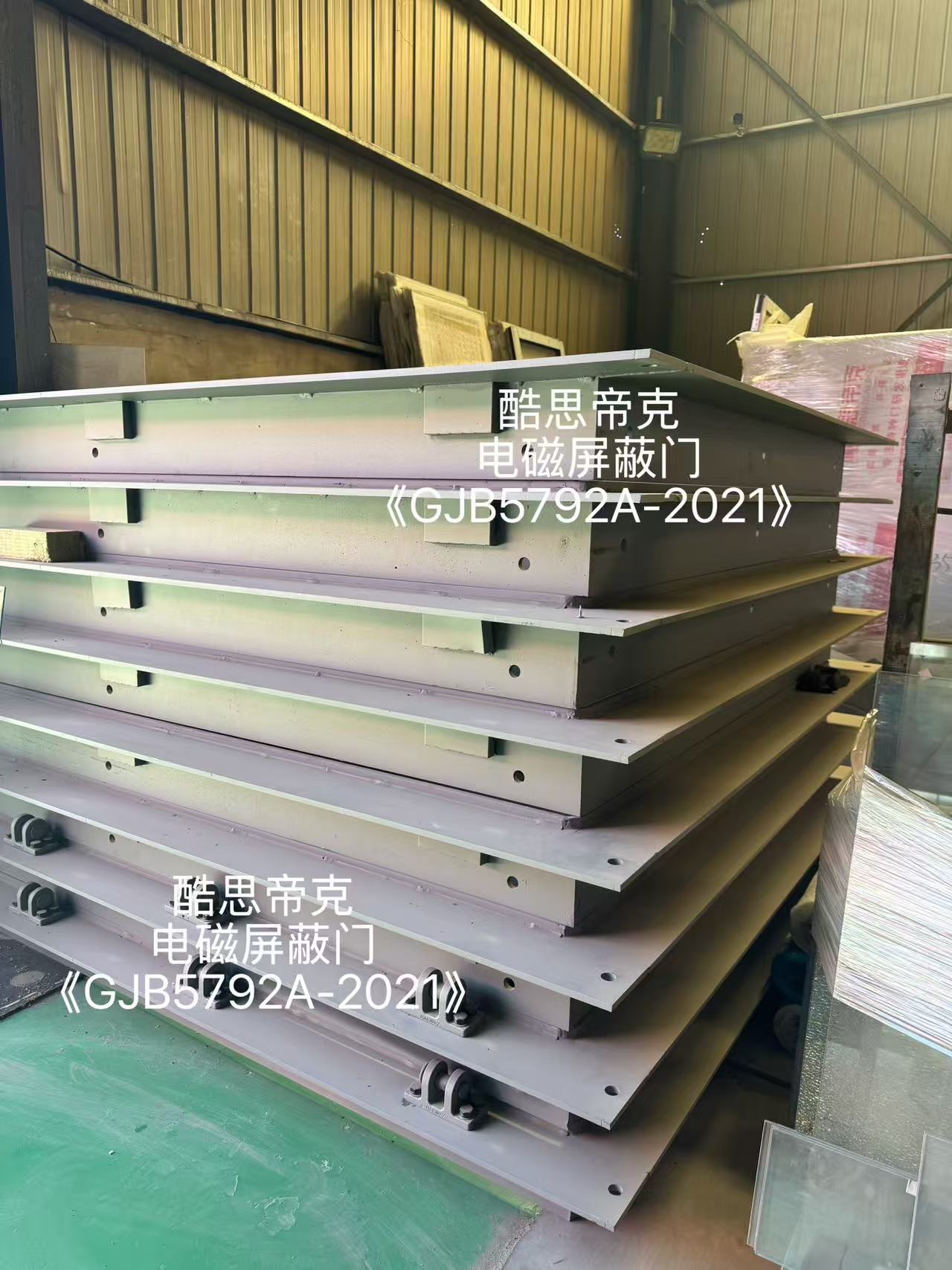

按照国军标分级要求，门扇承重钢板统一选用优质冷轧低碳钢板，A 级门扇板材厚度 3mm，B 级 3mm，C 级 2.5mm，D 级 2mm；禁止采用热轧钢板，热轧钢板晶粒排布混乱，折弯后极易产生应力变形，门缝间隙后期变大，高频电磁波发生衍射泄漏。门框壁厚要求更高，A 级门框壁厚 4mm，B/C 级 3mm，D 级 2.5mm，全部做成箱型封闭式结构，角钢拼接开放式门框直接判定结构不合格。低频磁场防护层面，A 级屏蔽门扇内部必须配置 1J85 坡莫合金薄板，初始磁导率大于 80000，依靠磁滞损耗衰减低频磁场；B 级、C 级门扇采用 T2 高纯度紫铜网，目数 150‑200 目，丝径≥0.12mm；D 级门扇依靠加厚钢板搭配 100 目紫铜网即可满足指标。铍青铜簧片作为门缝核心导电部件，国军标强制选用 C17200 军工级铍铜，含铍含量 1.8‑2.0%，经过固溶时效处理之后硬度 HV380‑420，经过 100 万次压缩之后残余变形低于 8%；工程中禁止用普通黄铜、磷铜替代，普通铜材 2‑3 年就会氧化发黑，接触电阻飙升，屏蔽值下降 30dB 以上。

酷思帝克GJB5792A‑2021电磁屏蔽门电气连接配件同样执行严格标准，门扇‑门框跨接导体采用 T2 紫铜编织带，截面积 A 级≥25mm²，B/C/D 级≥16mm²，门扇上下位置设置两组铜编织带形成冗余导电回路，防止单根铜带断裂造成电气断路。导电密封胶体积电阻≤0.04Ω・cm；导电泡棉表层为铜‑镍双层镀层，体积电阻率≤0.05Ω・cm，阻燃等级 UL94‑V0，符合军工消防安全标准。焊接耗材选用低氢型焊丝，焊接钢材选用 H08Mn2Si‑A，焊接紫铜采用专用铜合金焊丝，焊丝使用前 150℃烘干除去水分，避免焊缝内部产生气孔，破坏导电连续性。镀层材料进行分级管控：刀口接触面 A 级镀铜厚度 20μm，B/C 级 12‑15μm；非配合金属面镀镍厚度 2‑5μm；外部面漆采用军用聚氨酯防腐漆，内陆环境盐雾试验 500h，沿海军工项目提高至 800h。

酷思帝克GJB5792A‑2021电磁屏蔽门原材料进场验收流程严格遵照 GJB5792A‑2021 验收规范开展，每一批次材料必须附带原厂材质证明和第三方检测报告。钢板进场抽样开展金相分析、屈服强度检测；坡莫合金检测磁导率；铍青铜簧片抽样开展疲劳耐久试验；紫铜网测量电阻率；镀层切片观测镀层实际厚度。理化检测不合格整批材料退货处理，检测合格之后分类入库。钢材、铜材存放于恒温仓库，环境湿度控制在 60% 以内，防止提前氧化。所有原材料建立台账，做到一物一编号、批次可追溯，军代表随时核查材料档案。

很多生产企业选材一刀切，A 级屏蔽门省略坡莫合金，簧片使用普通黄铜，后期屏蔽效能验收必然失败。落实 GJB5792A‑2021 选材工艺，核心就是分级匹配材料，进场检验落地，从源头消除隐患。只有原材料达标，后续下料、焊接、装配工艺才有实际意义，*终生产出满足国军标指标的电磁屏蔽门。
